Die Welt der Hotends und Extruder verstehen
Hotends und Extruder bilden das Herzstück jedes FDM-3D-Druckers. Sie sind verantwortlich für den präzisen Transport, das Schmelzen und das Austragen des Filaments. Ein tiefgehendes Verständnis ihrer Funktionen und Komponenten ist entscheidend, um die Druckqualität zu optimieren und gängige Probleme zu vermeiden.
Was ist ein Hotend?

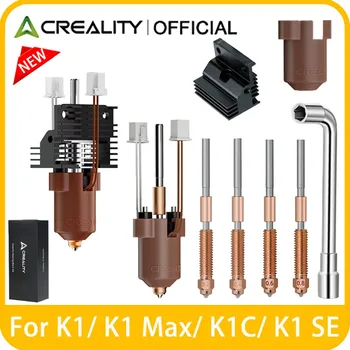

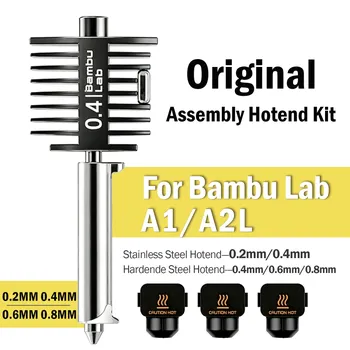

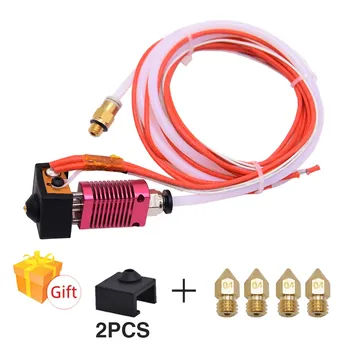

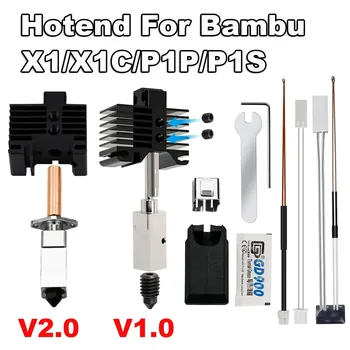

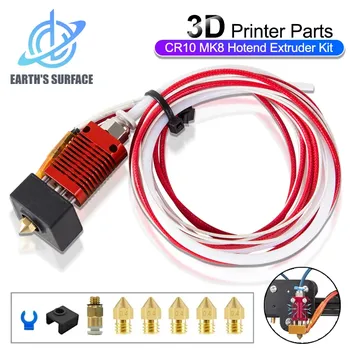

Das Hotend ist die Komponente, die das feste Filament schmilzt und es durch eine feine Düse presst. Es besteht aus mehreren wichtigen Teilen: dem Heizblock, der das Heizelement und den Thermistor beherbergt, dem Heatbreak, der eine scharfe Temperaturtrennung zwischen dem heißen und dem kalten Bereich gewährleistet, und der Düse selbst, durch die das geschmolzene Material austritt. Eine effiziente Wärmeübertragung und -trennung sind hierbei entscheidend für einen reibungslosen Druckprozess.
Was ist ein Extruder?

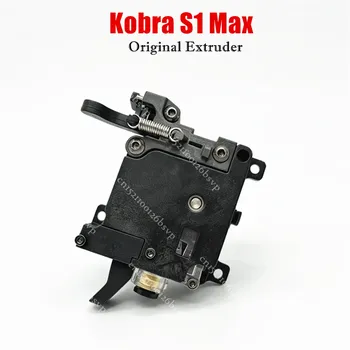

Der Extruder ist für den Transport des Filaments vom Spulenhalter zum Hotend zuständig. Er nutzt einen Motor und Extruder Zahnräder, um das Filament mit kontrollierter Geschwindigkeit vorwärts zu bewegen. Man unterscheidet hauptsächlich zwischen Bowden-Extrudern, bei denen der Extruder weit vom Hotend entfernt ist und das Filament durch einen langen PTFE-Schlauch drückt, und Direct Drive Extrudern, bei denen der Extruder direkt über dem Hotend sitzt. Die Wahl des Extruderantriebs beeinflusst maßgeblich die Fähigkeit, verschiedene Filamenttypen, insbesondere flexible Materialien, zu verarbeiten.
Wichtige Faktoren bei der Auswahl von Hotends und Extrudern
Die Auswahl der richtigen Hotend- und Extruder-Kombination ist entscheidend für die Leistungsfähigkeit Ihres 3D-Druckers. Berücksichtigen Sie die folgenden Punkte, um die besten Komponenten für Ihre Anforderungen zu finden.
Kompatibilität mit Ihrem 3D-Drucker
Nicht jedes Hotend oder jeder Extruder passt zu jedem 3D-Drucker. Achten Sie auf die spezifischen Anschlussmaße, die Montagepunkte und die elektrische Kompatibilität (z.B. 12V oder 24V Heizelemente und Thermistoren). Einige Drucker verwenden spezielle Extruderplatten oder Halterungen, die berücksichtigt werden müssen. Überprüfen Sie immer die Herstellerangaben Ihres Druckers, um sicherzustellen, dass die neuen Komponenten nahtlos integriert werden können.
Filamenttypen und Drucktemperaturen

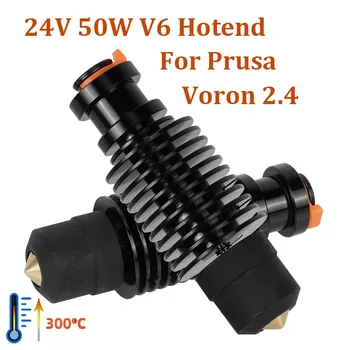

Die Art der Filamente, die Sie hauptsächlich verwenden möchten, beeinflusst die Wahl des Hotends. Für Standardmaterialien wie PLA und PETG sind PTFE-gefütterte Hotends oft ausreichend. Wenn Sie jedoch technische Filamente wie ABS, Nylon oder Polycarbonat drucken möchten, die höhere Temperaturen erfordern, ist ein All-Metal-Hotend mit einem effizienten Heatbreak unerlässlich. Diese verhindern, dass der PTFE-Schlauch schmilzt oder sich zersetzt und schädliche Dämpfe freisetzt.
Direct Drive vs. Bowden Extruder

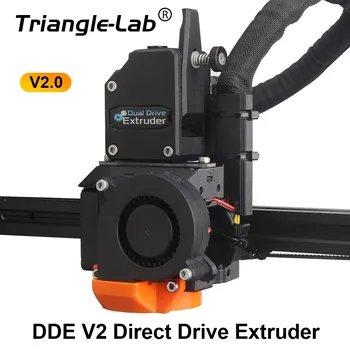

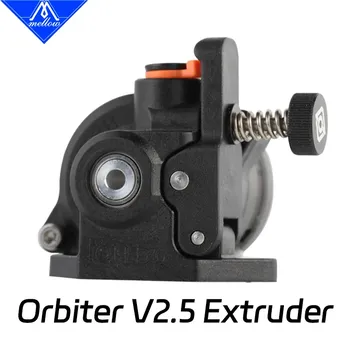

Die Wahl zwischen Direct Drive und Bowden hat Auswirkungen auf die Druckqualität und die Handhabung bestimmter Filamente. Direct Drive Extruder bieten eine bessere Kontrolle über den Filamentfluss, was besonders bei flexiblen Materialien wie TPU von Vorteil ist und Stringing reduzieren kann. Sie sind jedoch schwerer und können Ghosting oder Vibrationen verstärken. Bowden-Systeme sind leichter, was höhere Druckgeschwindigkeiten ermöglicht, aber sie können bei flexiblen Filamenten zu Problemen führen. Für 3D-Drucker mit mehreren Extrudern, die unterschiedliche Materialien oder Farben gleichzeitig verarbeiten, sind oft spezielle Lösungen erforderlich, die beide Systeme kombinieren oder optimieren.
Material und Bauweise der Komponenten

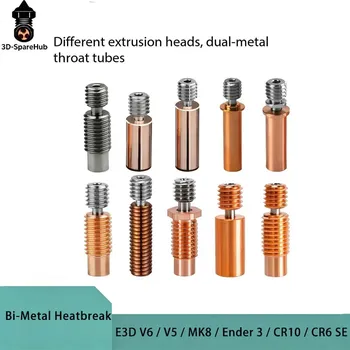

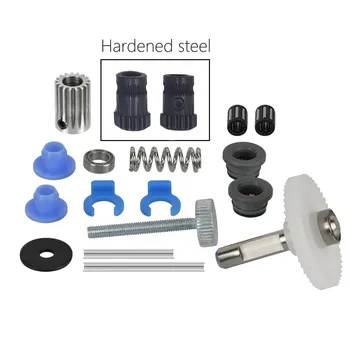

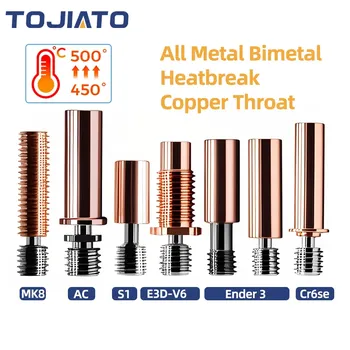

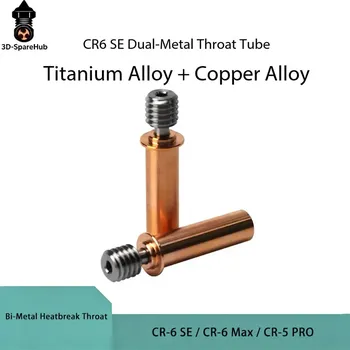

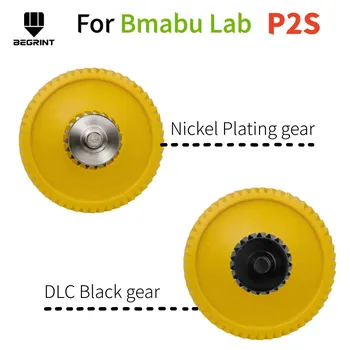

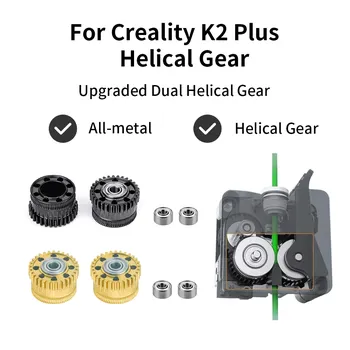

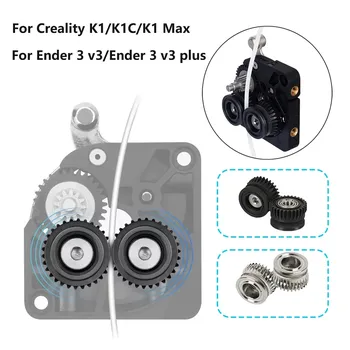

Die Qualität der verbauten Materialien spielt eine große Rolle. Hochwertige Heizblöcke aus Aluminium oder Kupfer sorgen für eine gleichmäßige Wärmeverteilung. Heatbreaks aus Titan oder Bimetall reduzieren den Wärmefluss zum Kühlkörper effektiv. Auch die Extruder Zahnräder sollten robust und präzise gefertigt sein, um einen konstanten Filamentvorschub ohne Schlupf zu gewährleisten. Ein gut konstruierter Extruderkopf ist entscheidend für die Langlebigkeit und Zuverlässigkeit.
Optimale Leistung und Wartung
Um die Lebensdauer und die Druckqualität Ihrer Hotends und Extruder zu maximieren, sind korrekte Installation und regelmäßige Wartung unerlässlich.
Installation und Kalibrierung

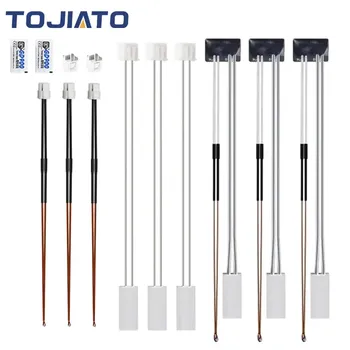

Eine sorgfältige Installation ist der erste Schritt. Stellen Sie sicher, dass alle Komponenten fest sitzen und keine Lecks entstehen können. Die Kalibrierung des Extruderantriebs (E-Steps) ist entscheidend, um sicherzustellen, dass die korrekte Menge Filament extrudiert wird. Eine präzise Einstellung der Heizelemente und Thermistoren ist ebenfalls wichtig, um die gewünschten Temperaturen exakt zu halten. Nutzen Sie bei Bedarf spezielle Extruderwerkzeuge für eine passgenaue Montage.
Regelmäßige Wartung
Überprüfen Sie regelmäßig die Düse auf Verschleiß und Verstopfungen. Eine abgenutzte Düse kann die Druckqualität erheblich mindern. Reinigen Sie den Heizblock und den Kühlkörper von Filamentresten und Staub. Kontrollieren Sie die Extruder Zahnräder auf Abnutzung und stellen Sie sicher, dass sie sauber sind und das Filament gut greifen. Ein sauberer und gut gewarteter Extruderkopf verhindert viele gängige Druckprobleme.
Häufige Probleme vermeiden
Verstopfungen sind ein häufiges Problem, oft verursacht durch unzureichende Kühlung des Heatbreaks oder durch Rückzugseinstellungen, die zu hoch sind. Unterextrusion kann durch einen verstopften Extruder, abgenutzte Extruder Zahnräder oder einen falsch kalibrierten Extruderantrieb verursacht werden. Eine regelmäßige Überprüfung und Anpassung dieser Komponenten hilft, solche Probleme zu minimieren und eine konstante Druckqualität zu gewährleisten.
